Огнестойкость панелей

Огнестойкость и дымообразование

• Какова огнестойкость готовых строительных конструкций SCIP? Пожалуйста, поясните о горючести и дымообразовании

В 2021 году в России было зарегистрировано 390859 пожаров (в 2005 г. 226952), в которых погибли 8473 человека (8403 получили травмы), прямой ущерб составил 16248694 тыс. рублей. Наибольшее количество пожаров с гибелью людей происходит в жилых домах и квартирах граждан (92% от общего числа погибших).

Дом также должен сопротивляться огню, как и его хозяева. Изучение пожарной безопасности строительных материалов необходимо, поскольку недостаток знаний о поведении строительных материалов унёс слишком много жизней. Дом построенный по технологии SCIP не горит, без причины возгорания гаснет и не продолжает гореть. Это самозатухающий стеновой материал, он не распространяет огонь и обеспечивает длительное время эвакуации в случае пожара.

Под огнестойкостью материала понимают способность сохранять прочность при пожаре (1000-1100°С). Бетон является более огнестойким материалом, чем сталь, конструкции из которой деформируются и обрушиваются уже при температуре 600-700°С. Технологии бетонных панелей SCIP в 2022 году 57 лет, за это время она прошла огромное количество испытаний на огнестойкость, как в лабораторных условиях, так и в реальных пожарах, о которых мы расскажем на этой странице. Если вы находитесь в зоне повышенной пожароопасности, вам очень понравятся их пожарные свойства.

«Наружное расположение слоёв бетона, высокая изоляция и тепловая масса стен делают здание выполненное по технологии SCIP чрезвычайно огнестойким, особенно если вы также сделаете крышу из SCIP» — объясняет Мэтью Стейн, автор книги «Когда технологии терпят неудачу. Руководство по самостоятельности, устойчивости и выживанию в длительных чрезвычайных ситуациях». [ 1 ]

В США панели несъемной опалубки SCIP протестированы и рассчитаны на огнестойкость по самому признанному в США органу оценки (ему доверяют 80% чиновников США — ICC Evaluation Service), согласно их отчетов об оценке LLC (ICC-ES), зависимости от варианта конфигурации панели, огнестойкость составляет от 1-1,5 до 4 часов. Это означает, что встроив противопожарные окна в стены SCIP, в случае пожара вы будете в полной безопасности.

В России, Казахстане, Белоруссии и других странах Таможенного союза, технология SCIP имеет самый высокий класс пожароопасности К0 — непожароопасные конструкции, поскольку изготавливается из негорючего материала (бетон). В Украине система относится к группе воспламеняемости Г1.

ЗАКЛЮЧЕНИЕ ФГУ ВНИИПО МЧС РОССИИ

В 1997 и в 2004 гг. ВНИИПО МВД РФ провел испытания стеновых панелей и панелей перекрытия SCIP Emmedue. По результатам испытаний было дано заключение о соответствии испытанных материалов самым строгим требованиям в сфере безопасности.

Так, 27.02.2004 года ФГУ ВНИИПО МЧС России дал заключение об оценке результатов испытаний несущих и ограждающих конструкций SCIP Emmedue на огнестойкость, а также по оценке классов пожарной опасности этих конструкций в соответствии с требованиями ГОСТ 30403-96. Испытывали огнестойкость межкомнатной перегородки МТ-4/25 общей толщиной 110 мм. Сетка Ø2,5 мм с постоянным шагом 130 мм, соединители Ø3 мм, изолятор пенополистирол толщиной 40 мм. На обе стороны панели нанесено покрытие из цементного мелкозернистого бетона толщиной 30-35 мм.

Предел огнестойкости испытанной по ГОСТ 30247.1-94 перегородки МТ-4/25 составляет не менее 95 минут: обозначение предела огнестойкости согласно ГОСТ 30247.0-94 — EI 90.

Оценка классов пожарной опасности. При испытаниях на распространение огня по методике приложения 1 СНиП 2.401.02-85 огневое воздействие на конструкции осуществляется в течение 15 мин (0.25 ч), а при испытаниях на пожарную опасность по ГОСТ 30403-96 продолжительность теплового воздействия должна соответствовать минимальному требуемому пределу огнестойкости, но не более 45 мин (0.75 ч). Фактические пределы огнестойкости испытанных конструкций SCIP составляют более 0.75 ч.

Испытаниями на распространение огня конструкций SCIP установлено, что даже в зоне непосредственного воздействия высоких температур пенополистирол под защитным слоем из цементного мелкозернистого бетона при минимальной толщине 30 мм остается практически без изменений. При этом следует учесть, что толщина слоя огнезащиты назначена с определенным запасом, положительное влияние на факт нераспространия огня по утеплителю оказывает также наличие арматуры (электросварных сегок из высокопрочной оцинкованной стали), которая снижает трещинообразование в защитных слоях при их нагреве.

По имеющимся во ВНИИПО экспериментальным данным класс пожарной опасности по ГОСТ 30403-96, равный КО(45) обеспечивается даже при защите аналогичного по составу пенополистирола двумя слоями гипсокартонных листов типа ГКЛ ГОСТ 6266-97 толщиной по 12.5 мм каждый (общая толщина огнезащиты пенополистирола составляет 25 мм) — см. отчет ВНИИПО МВДРФ от 5.11.2001 г. «Испытания на пожарную опасность образцов несущей стены и перекрытия фирмы Пластбау М».

В резульгате анализа данных испытаний на пожарную опасность аналогичных по конструкции ограждений с утеплителями из пенополистиролов различных типов, а также расчётов огнезащитной эффективности различных по толщине слоёв из цементного мелкозернистого бетона, нанесенных на пенополистирол (по методике приведенной в «Инструкции по расчету огнестойкости легких ограждающих конструкций», М., ВНИИПО. 1981). установлено, что наименьшая (минимальная) толщина слоя огнезащиты из вышеуказанного вида бетона, нанесенного на пенополистирол, для обеспечения несущим и ограждающим конструкциям SCIP класса пожарной опасности КО(45) должна составлять 36 мм.

Класс пожарной опасности по ГОСТ 30403-96 межкомнатной перегородки МТ-4/25 при защите пенополистирола слоем из цементного мелкозернистого бетона толщиной не менее 36 мм, нанесенного по стальной сетке, следует принять равным КО(45). Это означает, что конструкция относится к самому высокому классу пожарной опасности — КО — непожароопасной; допускаемый размер повреждения конструкций составляет 45 см.

Кроме того, согласно письма ФГУ ВНИИПО МЧС России от 9.03.2004 г. № 43/3.2/419, ограждающие конструкции зданий (стены, перегородки, перекрытия и покрытия, в т.ч. несущие стены, межкомнатные перегородки и перекрытия SCIP) обязательной сертификации не подлежат. Для строительных конструкций, не подлежащих обязательной сертификации, основным документом, подтверждающим их огнестойкость по ГОСТ 30247.1-94 и пожарную опасность по ГОСТ 30403-96, является отчёт (протокол) обычных огневых испытаний опытных образцов или соответствующее заключение. Заключение и Письмо МЧС

ИССЛЕДОВАНИЯ В ДРУГИХ СТРАНАХ

После инсталяции SCIP в качестве несущих элементов, конструкция является негорючей, поскольку в готовом виде вы получаете сплошную монолитную конструкцию бетонных перегородок, поэтому огонь не может расшириться и пройти их. Торкретбетон не поддерживает горение, поэтому с SCIP в США вы экономите на страховании дома от пожара от 18 до 30% — при случае пожара. SCIP — идеальная строительная технология для сухого неблагоприятного климата, где пожар является постоянной угрозой. Это могут быть районы с густым лесом, высокой травой и кустарником, и др., где здания могут быть подвержены пожарам.

2 февраля 1979 года Антиохийская испытательная лаборатория Warnock Hersey International провела стандартное испытание SCIP Covintec на огнестойкость в соответствии со стандартом ASTM-E-119 (1979). Выясняли с какой продолжительностью панель c небольшой толщиной пенополистирол и слоями раствора 2,2 см и 2,5 см, может сдерживать возгорание, сохраняя свою структурную целостность. По истечении 53 минут воздействия температур около 900 °C, было отмечено повышение температуры неэкспонированной стороны панели. Прохождения горячих газов или пламени не было, панель продолжала выдерживать нагрузку 1800 кг/м². Испытание завершили на 60-й минуте, после чего панель была помещена в положение для испытания реактивной струей. Панель успешно выдержала это испытание без прохождения воды, а также выдержала нагрузку 3600 кг/м², в соответствии с стандартными методами испытаний строительных материалов на огнестойкость, подробнее.

В США конструкция SCIP так же получает сертификат ReI. Например, сертификационный тест SCIP Nidyon (Италия), проведённый в лаборатории CSI в Боллате (США, Мичиган), показал сопротивление внутренних элементов, не являющихся конструктивными (измеряется в минутах): Re — 90 минут; ReI — 240 минут.

Лаборатория огнестойкости Строительного управления INTI провела исследование огнестойкости панели SCIP Concrehaus под нагрузкой согласно IRAM 11949-11950. Панели успешно прошли испытания, достигнув рейтинга FR90. Они выдерживали свою целостность более 100 минут до конца испытания В СОСТОЯНИИ НАГРУЗКИ.

В Европе, SCIP Baupanel (Испания) с панелями по 41 мм бетона с двух сторон и утеплителем EPS 8 см получила еврокласс Е (самозатухающий, предотвращает распространение пламени) и Сертификат пожарной безопасности AFITI (120 минут), т.к. панель сохранила полную целостность, герметичность к огню, дыму и газам в течении более 120 минут.

Минимальный предел огнестойкости SCIP в случае пожара 1,5 часа — огнестойкая конструкция (класс А). То есть конструкция даёт как минимум 90-минутную огнестойкость, что превышает таковую у сплошной кирпичной стены толщиной 30 см. 90-минутная огнестойкость означает, что конструкция выдержит 1800F (982 °С) в течение как минимум 90 минут без разрушения.

Например, тест SCIP Tridipanel (США) показал: 63,5 мм (2,5 дюйма) утеплитель EXP с 38 мм (1,50 дюйма) торкретбетоном с каждой стороны = 1,5 часа; 63,5 мм (2,5 дюйма) утеплитель EXP с 5 см (2,00 дюйма) торкретбетоном = 2,0 часа; 63,5 мм (2,5 дюйма) утеплитель EXP с 79,4 мм (3,1/8 дюйма) торкретбетоном = 4,0 часа.

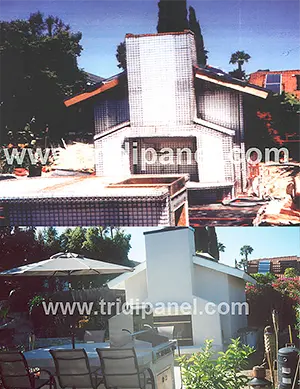

Как мы видим, огнестойкость увеличивается с увеличением толщины бетона. На фото мексиканская печь выполненная из SCIP Tridipanel.

Что касается пенополистирола, то при испытании Tridipanel в соответствии с ASTM-E84 тип I продемонстрировал индекс распространения пламени 25 или меньше, а показатель дымовыделения 450 или меньше.

Для получения национального технического сертификата в Турции SCIP Zenon, в 2015 году провели в первой аккредитованной лаборатории огнестойкости Турции Efectis Era Avrasya испытание на присвоение панели класса огнестойкости. Её разместили в качестве каркасной стены пожарного отсека, температура которого превышала 1000 °C. Согласно протокола она продемонстрировала огнестойкость 120 минут, её класс огнестойкости определен как E120, класс невоспламеняемости (DIN B1).

Центр исследований и развития поселений при Агентстве исследований и разработок Министерства общественных работ Индонезии, в 2010 году провёл тест SCIP MPanel (Индонезия) на уровень огнестойкости в соответствии с SNI 1741-2008. Панель имела наружные слои бетона по 35 мм, толщину пенополистирола 80 мм, сетку 2,5 мм с ячейкой 7,5 см х 7,5 см. Спустя 120 минут трещин не появилось.

Ещё один кейс. В 2014 году компания Paneles Estructurales Covintec Chile (Чили), обратилась в Испытательную лабораторию противопожарной защиты Института исследования и испытаний материалов Чилийского университета (IDIEM), чтобы выяснить класс огнестойкости строительной системы (стены) в соответствии с национальным стандартом NCh935/1.97. Панель представляла собой слои цементно-песчаный раствора минимальной стойкости 70 кг/м² толщиной 37,5 мм с каждой стороны, сердечник из пенополистирола 55 мм плотностью 10 кг/м³.

Согласно отчёту N° 923.117 она провела 131 минуту ПОД НАГРУЗКОЙ. Панель сохраняла свою механическую стабильность до конца испытания и получила класс F120. Максимальная температура на стороне не подвергающейся воздействию огня составляла 195 °C, она была достигнута через 131 минуту после начала испытания. Средняя температура составляла 150 °C. Панель сохраняла герметичность до конца испытания, в течение всего испытания не выделяла горючие газы. Отчет тут.

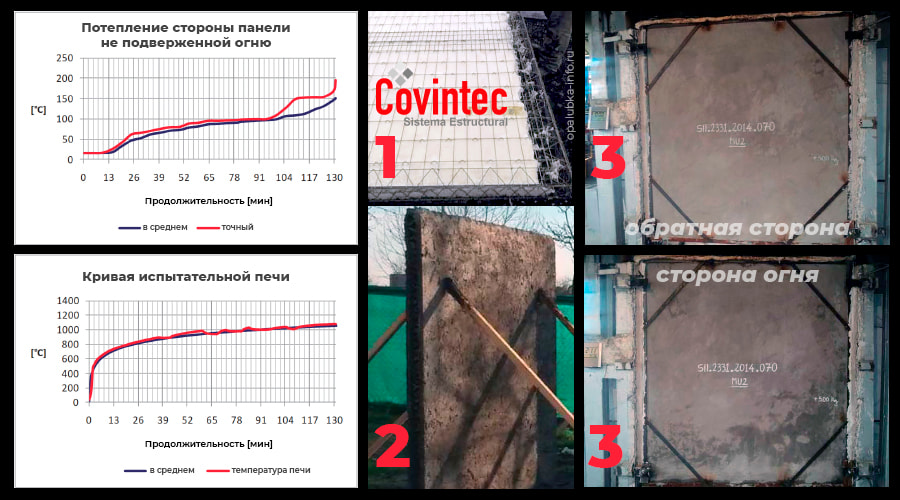

Тест на огнестойкость панели несъемной опалубки SCIP Covintec в Чилийском университете IDIEM. Ж/б сэндвич-панель получает класс огнестойкости F120. На фото армированная сэндвич-панель до и после огневого испытания. Открыть изображение в новом окне

Годом ранее они уже проводили подобное испытание панели Covintec N° 832.216, с той же толщиной пенополистирола 55 мм, той же плотностью 10 кг/м², но бетоном марки H20 с заполнителем максимальной крупностью 13 мм, толщиной 42,5 мм на каждой стороне сэндвич-панели. Панель подвергалась нагрузке 200 кг на погонный метр, сохраняла свою механическую стабильность и была герметичной до конца испытания. В течение всего испытания не выделяла горючие газы. Испытания закончили на 140 минуте. Согласно пункту 8.2 огнестойкость элемента составила 135 минут и согласно классификации получила класс F120. Отчет тут.

Для подтверждения уровня огнестойкости панелей SCIP LiteCast (Индонезия) было проведено два различных испытания. Первое было проведено 24.09.2013 г. в испытательном Центре Университета Чулалонгкорн (Бангкок, Таиланд), оно было направлено на оценку стойкости к воздействию высокой температуры готового объекта. Результаты испытаний показали, что объект из 3-х собранных панелей выдерживает распространение пламени и высоких температур до 1110 °С более 3-х часов и при этом сохранил свои свойства, его структурная целостность не нарушена.

На самом деле бетон хорошо работает в условиях пожара и других экстремальных условиях: он обладает высокой огнестойкостью; он очень прочный; и имеет очень предсказуемые характеристики в том, как он работает под воздействием тепла. Он легко отвечает всем требованиям защиты, касающимся защиты и распространения пламени по поверхности [ 2 ].

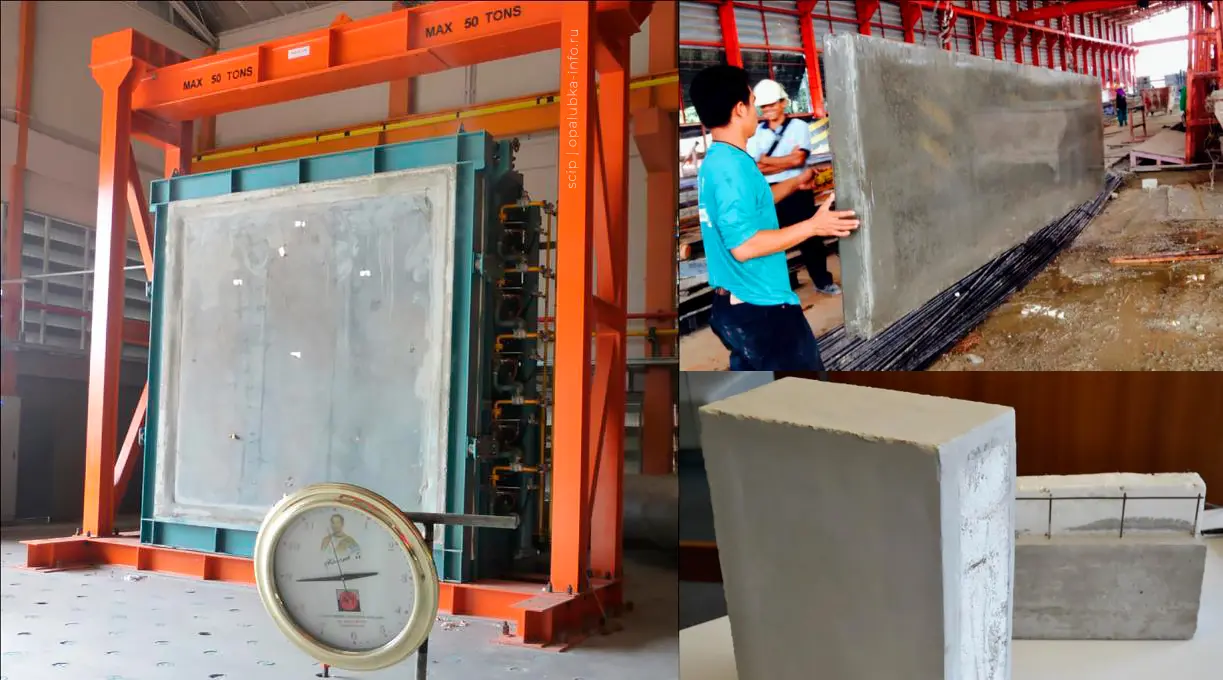

Испытания на возгорание SCIP LiteCast. На фото тест одной стороны панели LiteCast воздействию высокотемпературной печи в Университете Чулалонгкорн. На этой же стороне были установлены датчики для проведения необходимых измерений. Открыть изображение в новом окне

При проведении второго теста, сердечник из полистирола (EPS) был обработан химическими веществами, чтобы сделать его негорючим и огнестойким. Всесторонние испытания показали отличные результаты, панель LiteCast с толщиной EPS 50 мм при правильных строительных условиях может выдержать около 90 FRL (уровни огнестойкости). [ 3, 4 ].

Ещё кейс. Познакомьтесь с протоколом испытаний по огнестойкости SCIP Emmedue (2003) испытательной лаборатории европейского сертификационного центра CSI (Италия), цифры которого впоследствии были подтверждены путём проведения испытаний на основе международных стандартов в ещё нескольких аккредитованных лабораториях.

Стена из панели PSM80 (толщина утеплителя 80 мм, пенополистирол; 30 мм торкрет-бетона на каждую сторону) обеспечила огнестойкость ReI 150. Это означает, что в течение 150 минут панель оказалась стабильной (R), устойчивой к прохождению огня и дыма (E) и изолирующей (I). Оценки действительны для воздействия огня с любой стороны.

В это время, 15.07.2003 г., в Деревообрабатывающем технологическом центре Института строительных наук Эдуардо Торроха, который является центром исследований и научно-технической помощи в области строительства в Испании (принадлежит Высшему совету по научным исследованиям), состоялась серия испытаний огнеустойчивости панелей SCIP Emmedue (Италия) под нагрузкой 28 тонн. Температура камеры составила 950 °С, продолжительность эксперимента 2 часа.

А на следующий день испытывали фрагмент перекрытия из панелей SCIP, размерами 4 м х 4 м под нагрузкой 312 кг на кв. метр. Температура камеры составила 912 °С, снаружи 38 °С, продолжительность эксперимента 1 час. В обоих случаях результаты были успешные.

Согласно расчетам по IBC 2012 (CBC 2013; LABC 2014) Раздел 722.3.3, PIUR Panels (США) с минимальной толщиной железобетонного слоя 1 дюйм (25 мм), обеспечивают минимальный 90-минутный класс огнестойкости. То есть панели выдерживают 1800 градусов по Фаренгейту (982 градуса по Цельсию) до 90 минут.

Ниже на видео, SCIP из Сан-Паулу (Бразилия) смоделировали короткое замыкание в электрической розетке, чтобы показать то, как этот стеновой материал будет вести себя при возникновении огня.

Пути увеличения огнестойкости

• Как можно увеличить огнестойкость конструкций?

Можно получить и более высокий рейтинг например, увеличив толщину бетонного слоя, в этом случае конструкции сдерживают огонь до 4-х часов. И/или, согласно международному стандарту DIN 4102, использовав в качестве сердечника базальтовый теплоизолятор, чтобы достичь тех же 4-х часов.

Инженеры SCIP Panel W утверждают, что каждый 1 дюйм (2,54 см) нанесенного на обе стороны дополнительного бетона, обеспечивают примерно один дополнительный час огнестойкости, говорят о том, что время огнестойкости в основном зависит от толщины проволочной сетки в сочетании с толщиной бетона.

Наиболее часто применяемый утеплитель в сэндвич-панелях SCIP — пенополистирол (EPS), который изготавливается из трудно воспламеняемого материала класса — F1 (в США), B1 (в Турции). Тип самозатухающий, класс горючести Г1. 98% его объема воздух. Производится без озон-хлорфторуглеродов (ХФУ) и гидрохлорфторуглеродов (ГХФУ). Не поддерживает огонь, поскольку во время горения распадается на углекислый газ и воду которые не дают огню распространяться. Такое свойство придает пенополистиролу специальная добавка антипирен, придающий материалу свойство самозатухания. При воздействии пламени пенополистирол плавится, его объем уменьшается. Когда контакт с огнём прерывается, плавление прекращается. Ниже на видео вы видите как это работает.

Хотите иметь максимальную защиту от огня? Тогда не лишней будет установка в помещениях автоматической системы пожаротушения.

ДОБАВКИ В БЕТОН

Производитель панели Therml-Impac Panel по франшизе одной из самых первых в США SCIP-компаний IMPAC — Global Panel Solutions (Калифорния, США), экспериментирует с добавками в бетонную смесь и сообщает, что ему удалось разработать минеральную смесь для конструкционного бетона которая сдерживает распространение тепла.

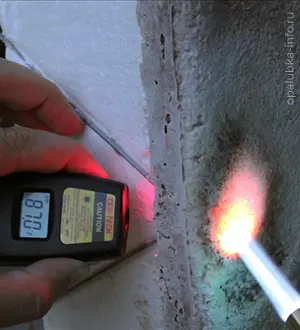

По словам очаровательного руководителя Global Panel Solutions АнныМарии Рейнод, их вариант бетона обладает непревзойденными теплоизоляционными свойствами — огонь пропановой горелки может достигать более 3000 градусов по Фаренгейту (1649 по Цельсию), а температура их спецбетона остается на безопасном уровне 81 градус по Фаренгейту (27 °С).

Кстати, у нас есть отличная история о АннеМарии и двух президентах (США и Гаити).

История от Шона Дженнингса

• Есть ли дома SCIP, которые пережили пожар? Как огонь повлиял на них?

Удивительное письмо получила франшиза Hefty Homes (США, EVG) от пилота медицинского вертолета Шона Дженнингса (Sean Jennings) из Калифорнии (США). Несколько лет назад, он недалеко от озера Лох-Ломонд в живописном лесу Северной Калифорнии в районе горы Кобб построил дом из их панелей RSG-3D. У него не было возможности получить страховку от пожара, его бы никто не застраховал потому что он: а) строил в районе горы Кобб, б) не был лицензированным подрядчиком и в) ставил дровяную печь или камин. Он долго и упорно искал лучший строительный материал, не имеющий себе равных по сейсмостойкости и огнестойкости и остановился на SCIP.

Пока Шон и его жена Валери были в отпуске во Флориде, в долине вспыхнул пожар, и они ежедневно следили за новостями и его освещением в Интернете. По возвращении они обнаружили, что их дом находился на прямой линии огня, и все поблизости сгорело дотла, кроме их огнеупорного дома. Пожарные были ошеломлены контрастом сгоревших домов соседей и расплавленных автомобилей с почти нетронутым домом Шона с сохраненным содержимым.

Не смотря на огневой шторм вокруг дома, всё что было внутри, включая телевизор, компьютеры, резьбу по дереву, коллекции рождественских украшений его жены и занавески с оборочками сохранилось. Повреждения от дыма внутри дома не было видно, хотя некоторые окна действительно открывались от жары.

Ему предстоит некоторый ремонт и замена окон и дверей, но все эти вещи относительно второстепенные, в отличие от замены всего и начала нового строительства. Шон принял правильное решение выбрав SCIP, дома должны быть долговечные и выдерживать пожары и землетрясения. Собственно, вот его письмо.

«Всегда мечтал построить собственный дом, поэтому 7 лет назад я стал изучать строительные технологии и обнаружил, что панели SCIP удовлетворяют ВСЕ мои потребности. Принадлежащий мне участок расположен в лесу, поэтому я уделял большое внимание сопротивление конструкций огню. Я живу в 10 км от крупнейшего геотермального месторождения в мире (22 геотермальных электростанциии The Geysers, суммарной мощностью 1517 МВт — прим.), поэтому регулярно получаю землетрясения силой 3–3,5 балла по шкале Рихтера. А учитывая что нахожусь достаточно близко к основным линиям разломов, я не исключаю возможность сейсмособытия баллов 5–6.

И наконец, но не менее важное: термиты и другие вредители всегда проблема с лесом. Все исследования и испытания показали, что сборные монолитные панели с пространственным каркасом и сварной сеткой из стали (SCIP) подходят для этой работы.

Как выяснилось, район в котором я находился, в страховых компаниях имел оценку риска 12. Фермеры не страхуют ничего выше 6, а большинство компаний не страхуют более 4/5.

Безусловно, пожар в долине при котором сгорело более 1000 домов, охватил и мой дом тоже. Это был не просто скользящий удар, он оказался прямо в центре огненной бури. НАКОНЕЦ-ТО, я встретил продукт, который соответствует (или даже превосходит) свою рекламу. Мой дом не вышел прошёл через огонь невредимым, я потерял все окна и всё содержимое гаража (из-за поломки гаражных ворот), но счёт за ремонт $50 000 долл и уборку $75 000 долл — ничто по сравнению от $400 000 и полной потерей дома.

Инженер прибыл к нам через 3 дня после того, как нам разрешили войти в зону пожара, и подтвердил конструктивную прочность дома. Чёрт возьми, консольная плита НЕ имела трещин на стыке с домом, это удивительно, но она не провила ни на миллиметр, учитывая что она находилась прямо на пути огня. Пенополистирольный изолятор нигде не был повреждён, он не подвергался воздействию открытого огня даже там, где горели мои оконные рамы.

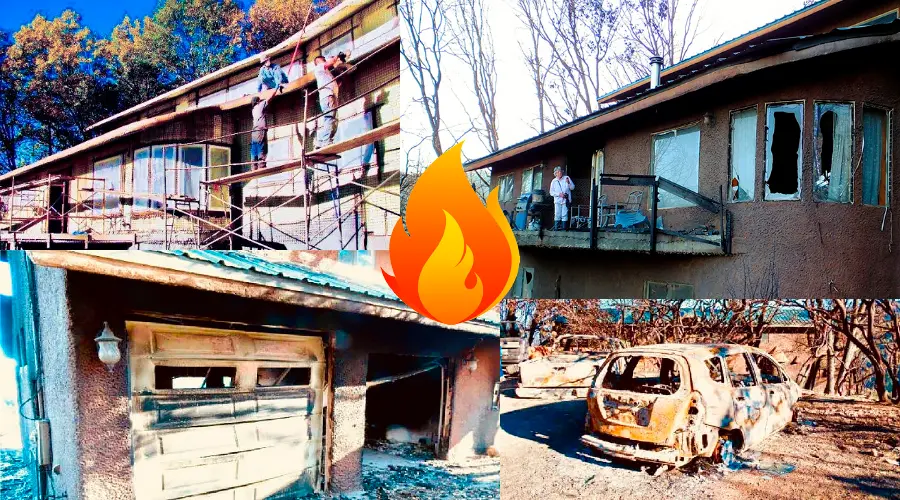

На фото дом SCIP Tridipanel во время строительства, и уже после того, как прошёл сильный огонь. Диски машин представляли собой лужи расплавленного алюминия. Открыть изображение в новом окне

Во время уборки ко мне приходили 6 или больше начальников пожарных, и десятки пожарных как бы помочь, а также совершить экскурсию по уцелевшему дому. КАЖДЫЙ ИЗ НИХ прокомментировал, насколько замечательным и удивительным было то, что мой дом выстоял, не говоря уже о том, что ВСЕ наши вещи были целы (включая венчурные шторы, которые моя жена повесила в спальне). Несколько из них сообщили, что теперь знают из чего построят свой следующий дом.

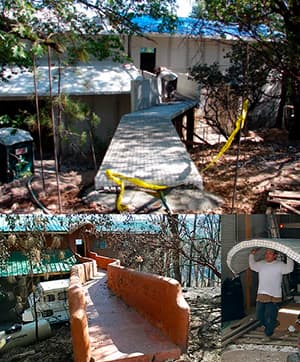

Сегодня я занимаюсь очисткой, и панели снова доказывают свою ценность. Гараж покрылся толстым слоем копоти от моих горящих инструментов (капец), красок и приборов. 2 часа с мойкой высокого давления типа Керхер, и 80% работы сделано (ПОПРОБУЙТЕ промыть стену из гипсокартона под давлением). Всё еще есть признаки пожара (обесцвечивание, прилипание расплавленного пластика к бетону и т.д.), Но большинство из них исчезнет после нанесения слоя краски, или их будет относительно легко удалить. Я рассчитываю вернуться в свой дом в течение месяца вместо того, чтобы просто начать реконструкцию или новое строительство».

Отзыв на языке оригинала здесь. Шон Дженнингс, США, тел. (707) 490-64-08, e-mail: wot_dabny@yahoo.com

CNN сделало об этой истории репортаж. А ниже на видео стрим с подробностями пожара в Долине Огня, фотографии с места событий, дом снаружи и внутри во время строительства и после пожара. Более высокого качества видео тут.

В 2021 году, из этих же панелей Шон построил второй дом для своей матери в округе Сонома, недалеко от того места, где пожары LNU Lightning Complex в 2020 году сожгли 363 000 акров в течение 6 недель. Об истории Шона Дженнингса в сезон пожаров, летом 2021 года написал журнал TIME.

Так что история Шона широко известна не только в Калифорнии, на SCIP-конструкции обратили внимание многие из тех, кто живёт в лесу, например, Билл Хэддон. При покупке дома он уделял важное внимание огнестойкости конструкций, сейчас у него дом и виноградник Talleyrand Winery в районе государственного парка «Чистое озеро» на вершине горы Дали-Дона, официальной вершины Геологической службы США. И дом и виноградник выполнены по системе SCIP Tridipanel.

«Стены и кровля дома и винодельни состоят из пространственной проволочной матрицы, содержащей изолирующий полимер окруженной проволочной сеткой, на которую после установки панелей напыляется слой торкретбетона. В результате остается толстая мембрана из конструкционного огнестойкого бетона как на внутренних, так и на внешних стенах с тепло- и морозостойкой изоляцией между ними» — объясняет Билл.

История Джима Болтона

• А что думают пожарные о конструкциях SCIP?

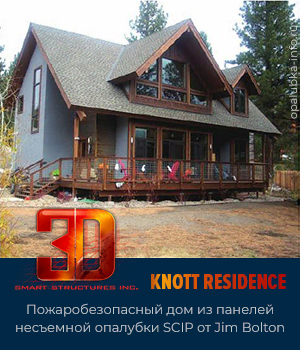

Кому как не пожарным знать об огнестойкости различных материалов? Познакомьтесь с Джимом Болтоном (Jim Bolton), директором городской поисково-спасательной группы г. Рино (Невада, США) и 20-летним ветераном пожарной службы. Он знает каким разрушительным может быть огонь и видел немало бедствий. Где-то в 2000 году Джим начал искать огнестойкие конструкции для собственного дома.

Поиск его привёл к железобетонным панелям несъемной опалубки. Построив дом себе, он начал предлагать строить и другим. «Бетонная оболочка чрезвычайно прочная и огнестойкая. Просто имеет смысл строить с помощью этого метода», — поясняет он. В 2003 году он зарегистрировал 3D Smart Structures Inc и стал дистрибьютором SCIP Tridipanel (Род Адриан-старший, франшиза 3D EVG) в штате Невада (США).

У нас тоже есть ряд случаев, когда пытливые юристы или торговцы выбирали себе строить дом по панельной технологии SCIP. Сталкиваясь, так сказать лицом к лицу с её качеством, шли в подрядное строительство или строили дома на продажу. Такова сила SCIP ツ

И хотя многие строители пренебрегают противопожарной защитой, Болтон утверждает что этот процесс является важным компонентом устойчивого строительства.

«Всё больше городов расширяются за счет приграничных пастбищ и неосвоенных лесов. Дома построенные из дерева, с краской и прочими химикатами, имеют более низкие температуры воспламенения и более подвержены риску разрушения», — поясняет Джим, отмечая, что в сравнении с другими материалами бетон имеет более высокую температуру воспламенения, поэтому пламя не всегда вызывает воспламение или поддерживает горение. «Если огонь охватит территорию быстро, бетон не загорится, как это случается в традиционном доме».

Панели подходят для любой поверхности конструкций дома. Болтон призывает строителей использовать панели для крыш и полов, потому что в этом случае конструкции не имеют каких-либо горючих материалов.

«После того как мы потеряли свой дом в ангорском пожаре, нам очень повезло, что мы наняли проектировщиков Sierra Sustainable Builders и подрядчика 3D Smart Structures Inc., чтобы помочь нам восстановить нашу жизнь. Они настоящие мастера с безупречным вниманием к деталям. Проектировщики Кори, Дэнни и другие, сумели выразить наше ви́дение использования инновационных, органическиих и натуральных материалов (SCIP Tridipanel) для создания современного дома. Нам построили красивый, индивидуальный зеленый дом, который мы с гордостью называем своим домом». Jessica и Alfred Knotts, г. Саус Лэйк Тахо, Калифорния (США). [ 5 ]

Эта концепция находит отклик в г. Рино и его окрестностях, где в 2007 году пожар зародившийся на Ангорских озёрах уничтожил 250 домов. Жители района наняли Джима, чтобы тот помог отстроить 3 дома в этом регионе. Продолжая заниматься самообразованием, Джим также проводит обучение на таких мероприятиях, как съезд West Coast Building.

«Я надеюсь использовать дистрибьюторскую деятельность как способ рассказать другим о важности огнестойкости и энергоэффективности», — говорит он. К 2010 году Болтон основал корпорацию разработчиков под названием Envirotech, чтобы внедрить свои принципы на более крупные объекты.

«Первоначально Джим искал безопасный способ построить свой собственный дом — в результате возникла компания с полным спектром услуг, которая теперь представляет собой устойчивую альтернативу традиционному строительству» — пишет Зак Болива, взявший это интервью у Болтона для «ведущего источника информации для профессионалов в области устойчивого развития», отмеченного наградами печатного журнала Green Building & Design (Чикаго, США). [ 6 ]

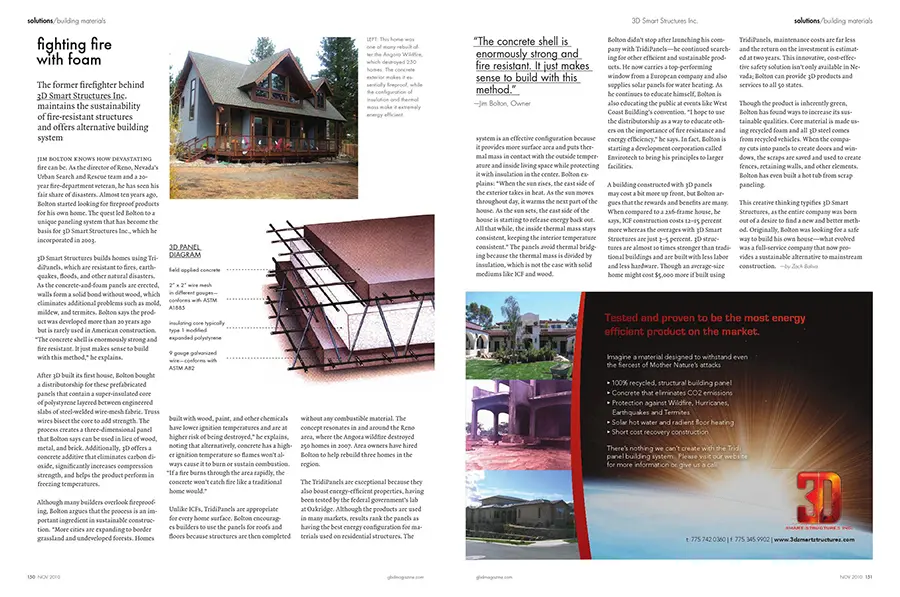

Интервью с Джимом Болтоном в журнале для профессионалов в области устойчивого развития Green Building & Design (Чикаго, США). Открыть увеличенное изображение в новом окне

К сожалению, веб-сайт компании Джима и её страница в Facebook не поддерживаются с 2019 года. Страница Джима в LinkedIn здесь. Мы пытаемся связаться с ним, если вам что-либо известно, пожалуйста напишите нам.

Огнестойкий дом в Санта-Барбаре

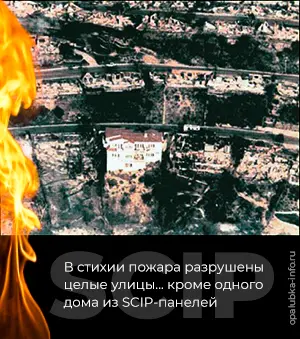

Дом что вы видите с высоты дрона на видео выше, расположен в Санта-Барбаре (США) и принадлежит семье Kornbluth. Это уже второй дом на этом месте, их предыдущий не выдержал ярости пожара, так как был построен по традиционной для США карсасно-щитовой системе строительства. Поэтому Питер и его жена решили построить его с помощью огнестойких ж/б панелей SCIP TridiPanel (США).

Ниже, видео интервью с Родом Адрианом младшим из Tridipanel и Питером Корнблутом (с 3:31 минуты). Больше фотографий этого дома во время строительства, можно посмотреть на сайте RSG-3D.

П. Корнблут: «Когда огонь спустился с холма, это был не маленький огонёк, а большой пожар, сейчас вы видите лишь 10% от того, что здесь росло и что было построено тут за 60 лет. Это была сплошная 2,5 м стена горящего чапарраля [жестколистный кустарник — прим. ред.], это было невероятно, и потом она начала возвращаться снова. Пожар достиг вершины этого хребта, и через 90 секунд он опустился ниже дома со скоростью, примерно, 110 км/ч. Я в это время ехал по дороге и видел как это было. Многих водителей пожар достиг на дороге, машины горели, и мне пришлось развернуться и дать задний ход.

Самое интересное, что когда вы слышите истории о героизме в борьбе с огнём людей, которые достают свой садовый шланг и спасают свой дом, воочию видеть эти истории в жизни, это по своему потрясающе. Но я узнал, что все эти истории происходят по периметру огня, и никогда не происходят посреди огневого шторма. Нет ни одной из тех историй, которые произошли в небольшом пожаре в середине пожара. Потому люди сейчас покупают страховки на дома и просто бегут из дома, подальше от пожара. Я строю огнестойкий дом по SCIP-технологии».

Телевидение США об огнестойкости этих панелей

Короткий архивный новостной сюжет «Я очевидец» национального ТВ-канала ABC7 (Калифорния, США), где подчёркиваются огнестойкие свойства конструкций жилых домов выполненных из этой панели. В ролике есть короткие пояснения от невозмутимо ожидающего пожар Питера Липпинкота, и очаровательной АнныМарии Рейнод, руководителя Global Panel Solution (США), с ней у нас есть замечательная история её продажи SCIP Биллу Клинтону и президенту Гаити.

Американский ТВ-канал FOX называет SCIP удивительным материалом и берёт интервью у руководителя RSG-3D, бывшего инвестиционного банкира Кена Каллигара.

«Мы 2 года испытывали эту панель на огнестойкость в Калифорнийском университете Ирвин, эта строительная технология была одобрена Международным советом по кодам (ICC). Мы строили коммерческие центры, офисы и здания для Министерства обороны США в Ираке и Афганистане, который очень требовательный заказчик, а сейчас строим огромную сеть гостиниц».

В качестве демонстрации огнестойкости панели, он берет пропановую горелку, температура пламени которого 3500 °F (1926 °C), что в 3,5 раза выше жара уголька при лесном пожаре, и направляет его на торкретбетон панели. «1,5-2 часа горения не причинят вреда конструкции» — говорит Кен. «Я даже не вижу никакого следа ожога, нет ничего» говорит ведущая. Так выглядит 100 процентная огнестойкость.

Позднее, они обсудили огнестойкие свойства SCIP с ведущим в студии Fox Business.

Огнестойкость и кирпич

Считается, что облицовка кирпичом может решить все проблемы с пожароустойчивостью дома. Но это не так. Познакомьтесь с отзывом Питера Корнблута, который опубликовала SCIP Tridipanel:

«Мы с женой потеряли наш дом в результате пожара в Хесусите в мае 2009 г. Мы построили деревянную каркасную конструкцию, облицованную глинобитным кирпичом толщиной 4 дюйма (10 см), и были достаточно уверены в том, что наш дом переживет пожар кустарников. Увы, этого не произошло. Когда я ещё только планировал строительство, это казалось мне лучшей стратегией в нашей очень пожароопасной предгорной местности. Лучший же, я бы сказал выдающийся опыт, мы получили только с Tridipanel». Peter Kornbluth, Санта Барбара (США), e-mail: thebluth@gmail.com

Огнестойкость несъемной опалубки блоки

Есть неправильный с теплотехнической точки зрения вариант несъемной опалубки ICF (Insulating Concrete Forms) — пенополистирольные блоки «пенополистирол-бетон-пенополистирол», которые известны под названиями «Термодом», «Изодом» и др. Дело в том, что поставив изолятор изнутри, мы отделяем теплоинерционную массу стен от внутренних помещений дома. Вся эта немаленькая масса могла бы работать на стабилизацию температуры в помещениях, экономить счета, но её отключили слоем утепления изнутри (что СП не рекомендует).

Впрочем, здесь разговор не об этом, а о том, что пожар для такого дома настоящаая катастрофа — огонь распространяется через капитальные стены, включая наружные стены — блоки пенополистирольной опалубки имеют перемычки из пенопласта. Представьте, бетонный дом кто-то поджигает снаружи, огонь через стены проникает во внутрь, или наоборот. Ниже фото дома ICF до и после пожара.

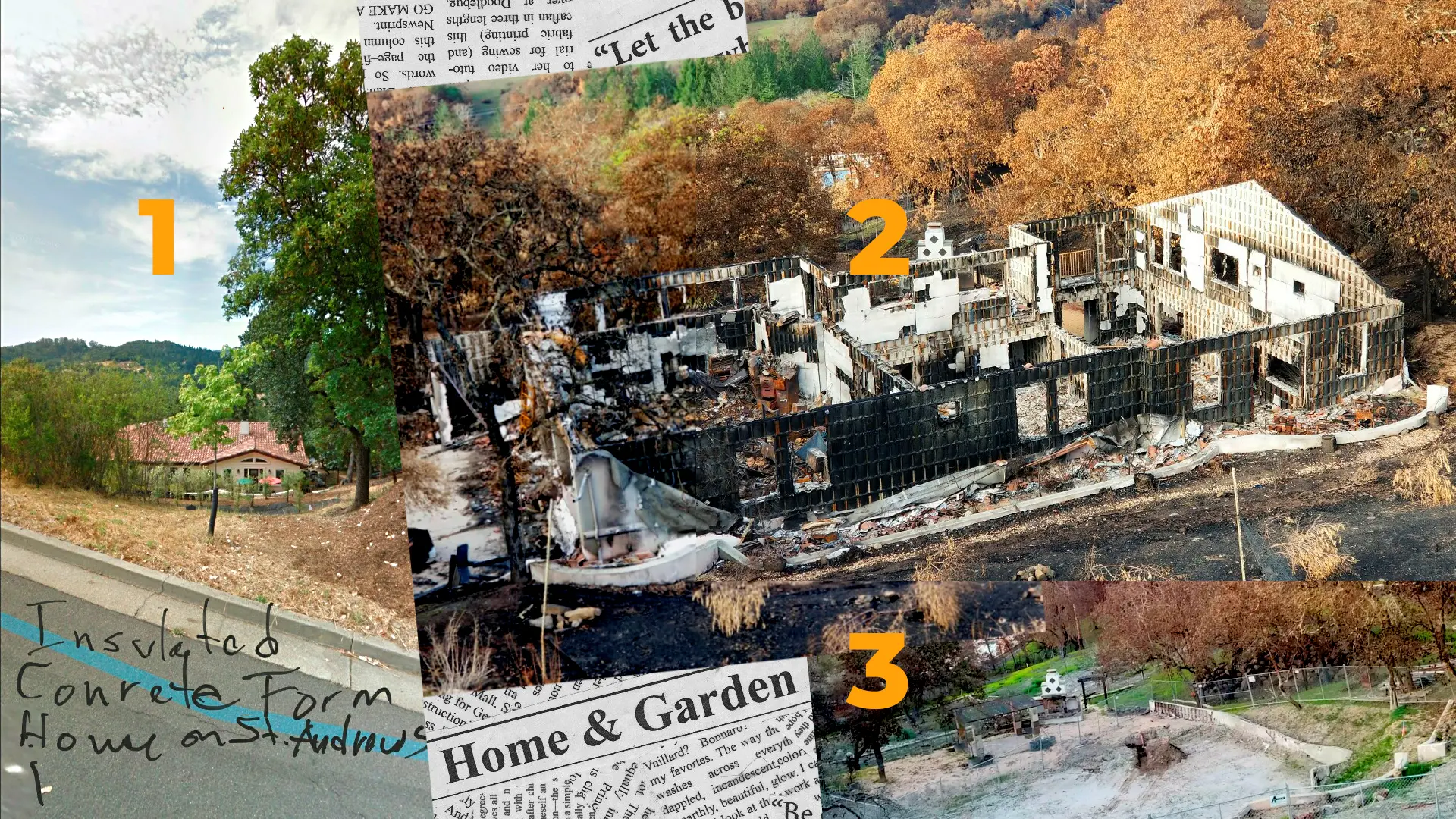

Дом из пенополистирольных блоков несъемной опалубки ICF до и после пожара. Открыть увеличенное изображение в новом окне

Противопожарные заборы из панелей несъемной опалубки

Строительство противопожарных заборов из панелей несъемной опалубки может быть отдельным прибыльным бизнесом для девелопера, и деятельность SCIP Tridipanel (США) тому подтверждение. Компания приводит подробное описание этапов строительства стены безопасности вокруг стоянки автомобилей ряда автосалонов в Калифорнии. Забор получается одновременно лёгким и прочным, пожароустойчивым и сейсмоустойчивым, и к тому же защищает жителей от шума машин. Непрерывный забор длиной 213 метров и высотой 1,83 метра, был установлен за один день, благодаря тому, что панели поставлялись на место между собой уже соединённые в нужные размеры.

Не позволяйте стихийному бедствию превратиться в человеческую катастрофу. Стройте правильно, стройте лучше, стройте устойчивее. У нас есть эти технологии. И да, вместе с EBAWE мы ещё раз напоминаем, бетон — огнестойский материал.

#
