Главное о технологии

Класс, вид и определение SCIP. Назначение в строительстве, варианты использования. Список имён, под которыми технология известна в мире

2 Сентября 2022

Время чтения: 7-9 минут

Поделиться

Если вы не знакомы с домостроительной системой строительства SCIP, начните здесь. Объясняем к какому классу и виду относится, кратко о её преимуществах. Назначение в строительстве, варианты использования системы. Эксклюзивный список определений и имён технологии под которыми она известна в мире.

О строительной системе

  • Объясните, что такое технология SCIP?

Познакомьтесь с альтернативным строительным материалом будущего — SCIP (Structural Concrete Insulated Panels, Эс-Си-Ай-Пи; другие имена технологии ниже) — индустриальной универсальной модульной системой строительства сборными железобетонными сэндвич-панелями с утеплителем. Панельно-монолитное строительство вида «бетон-утеплитель-бетон».

Высочайшей прочности и устойчивости конструкционный элемент, термоизоляция толщиной 40-350 мм (EPS, MW, PIR, SPUR и др.) и штукатурка в одном продукте одновременно. После установки в проектное положение, панели покрывают тонким слоем высокопрочного бетона (обычно от 1 до 2 дюймов, 30-50 мм). Бетонирование осуществляется на месте строительства в полевых условиях (cast-in-place, prefabricated) или в цехе (modular precast, ЖБИ).

Стеновые панели применяются при возведении наружных и внутренних несущих и ненесущих стен и перекрытий зданий всех типов застройки. Панели можно использовать для лестниц, крыши, ванных комнат и бассейнов, заборов, полок, шкафов, уличной мебели и многого другого, подробнее ниже.

Модульные панели, которые могут использоваться как несущие, так и самонесущие, имеют ширину 1,2 метра, их длина может изменяться от 3 до 6 метров с учетом проектных требований. Расчёт несущих конструкций имеет свои особенности. Расчёт межэтажных перекрытий и кровли из SCIP-панелей, по своей конструкции приближается к традиционным панелям перекрытия и можно использовать традиционные методики. Расчет несущих стен из SCIP-панелей имеет особенности — следует учитывать результаты механических испытаний, проведенных в различных странах соответствующими сертификационными лабораториями по методикам, предписанным действующими нормативными документами.

Эти конструкции выдержали ураганы без проникновения воды или повреждений, а также землетрясения без образования трещин, при этом обеспечивая комфортную и энергоэффективную среду как для жилых, так и для коммерческих помещений.

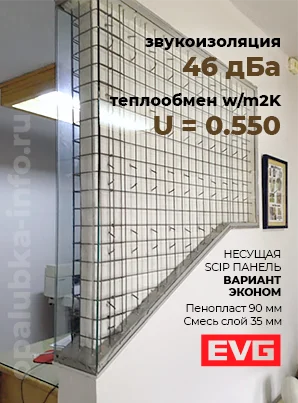

Вариант недорогой внутренней несущей ж/б сэндвич-панели SCIP

В системе есть все необходимые функции для жилого/индустриального строительства/реконструкции зданий/сооружений, как 1-этажного, так и высотного здания любого типа конструкции и любого назначения. Строительство по SCIP — отличный вариант для тех, кто ищет выгодную комплексную строительную систему с максимальной эффективностью. Что можно строить по SCIP ниже.

Со своего рождения в 1964 году, она прошла длинный эволюционный путь и совершенствовалась на протяжении десятилетий. За эти годы она была тщательно изучена и многократно испытана множеством университетских институтов США, Бразилии, Германии, Италии, Испании, Англии и других стран, и везде с одним и тем же результатом — SCIP либо соответствует, либо превосходит их действующие строительные нормы (о соответствии SCIP нормативам разных государств тут). Она была и до сих пор остается одним из, если не самым эффективным способом строительства.

Подтверждённые в ведущих лабораториях и академических учреждениях мира характеристики и возможности конструктивной системы SCIP, обеспечивают стандарты надежности и безопасности, требуемые высшими уровнями строительной индустрии. Пожалуйста, полистайте сайт и убедитесь.

У неё нет недостатков, лишь особенности. Технология получила упоминания в самых популярных журналах строительной индустрии. Это строительная система Президентов. Ей строит строитель по профессии 39-й президент США Джимми Картер, ей интересовался 42-й президент США Б. Клинтон, президент Гаити Мишель Мартелли, президент Казахстана (1991-2019) Н. А. Назарбаев и др. С этими панелями работают самые превосходные архитекторы мирового значения, а здания получают самые престижные награды и премии, а так же Платину в самых рейтинговых Зелёных системах сертификации.

«SCIP — это очень доступная строительная система» — ex-Президент США Джимми Картер («The SCIP Tridipanel System is a terrific low cost building system»).

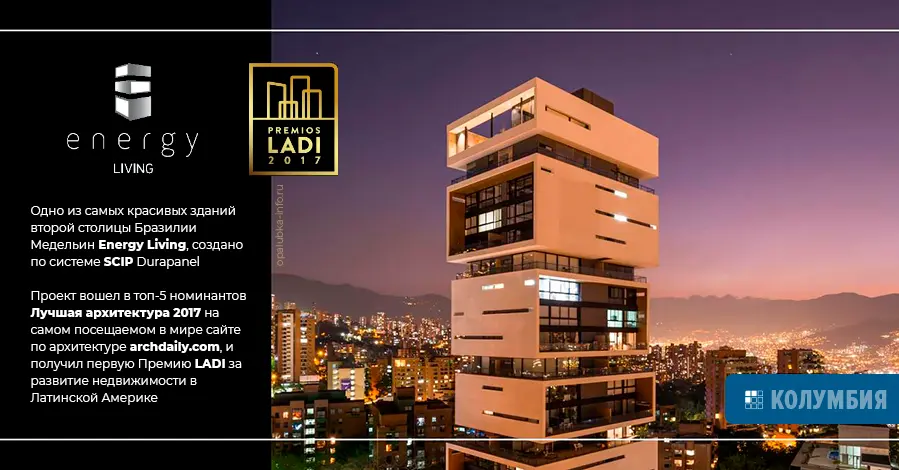

Апартаменты Energy Living в г. Медельин (Бразилия) выполнены из панелей несъемной опалубки SCIP Durapanel. Первая Премия LADI-2017

Одно из самых красивых зданий города Медельин (Бразилия) Energy Living, создано по системе несъемной опалубки SCIP Durapanel (Бразилия), на португальском «dura» значит «жесткость», «крепкая панель». В 2017 проект попал в топ-5 номинантов «Лучшая архитектура года» самого посещаемого сайта в мире по архитектуре archdaily.com, и взял #1 Премию LADI за развитие недвижимости в Латинской Америке. Открыть в новом окне

Технология представляет собой систему с высокой степенью заводской готовности, относится к Промышленным строительным системам (Industrialised Building System, IBS). Согласно классификации IBS CIDB принадлежит к классу Панельные и коробчатые системы (Panel and Box Systems), виду Несъемная опалубка для бетона (Permanent Concrete Formworks).

Компоненты системы предварительно собираются в промышленном цехе, а затем на месте строительства с минимальным монтажом собираются в составную окончательную конструкцию. Здания построенные этим методом, строятся в более короткий срок, имеют дополнительные преимущества по прочности, целостности, долговечности, теплового комфорта в помещении и экономии рабочей силы [ 1 ].

«SCIP — это новый, экономичный и универсальный метод строительства, основанный на панелях контролируемого качества, готовых к применению в промышленных масштабах» — из доклада на 7-м Симпозиуме молодых учёных и выпускников азиатско-тихоокеанского региона «Инновации в технологиях проектирования материалов и конструкций». [ 2 ]

Сборные стеновые панели могут быть построены быстро и с меньшим объёмом материалов. Они пожаробезопасны, сейсмоустойчивы, устойчивы к грибкам и плесени, а также уменьшают передачу звука. Отвечают всем строительным потребностям и вызовам времени, предлагают непревзойденную гибкость в конструировании во всех областях, включая форму, стиль, отделку, цвет, текстуру и декоративный орнамент. Расходы на строительство и эксплуатацию зданий ниже, ниже воздействие на окружающую среду и т.д. и т.п., подробно о преимуществах здесь. Что можно строить см. ниже.

И хотя, в соответствии с современным протоколом проектирования «от Колыбели к Колыбели» (Cradle to Cradle protocol) это инженерное решение обладает уникальным достижением — мы знаем, что в ближайшие годы SCIP вряд ли станет технологической основой строительства массового жилья в России (о причинах и обстоятельствах тут). Относительно традиционных в СНГ строительных материалов SCIP продолжает оставаться новинкой, и вы можете этим воспользоваться.

SCIP — ключ к рынкам отдельного девелопера в своём регионе с любым продуктом: Premium, Standart или Economy, где она просто подарок менее привилегированным социальным слоям, поскольку по доступной цене даёт более высокий стандарт качества жилья.

Отопление и кондиционирование обходятся всё дороже, поэтому чтобы сократить зависимость от закупок энергии до минимума, каждая наружная оболочка отапливаемого здания должна иметь массивный слой теплоизоляции (250-350 мм) и теплонакопительный слой в помещениях. Популярные блочно-перегородочные системы строительства НЕ являются решением, они затратны, негерметичны и не имеют термальной массы.

Нет никакого сомнения, что «энергодырявых» домов в будущем не будет, нам предстоит модернизировать гражданское строительство. С помощью SCIP можно строить качественные, монолитные энерго-пассивные дома, дома «нулевой» и «энергией плюс» максимально экономичным способом. Ищете варианты производства домостроительных продуктов XXI века? Присмотритесь к SCIP. Эпоха дешевой энергии уже закончилась, и те кто примут перемены и возьмут дело в руки, извлекут из этого пользу.

Читатель, будьте осторожны. Продолжая чтение вы рискуете страстно увлечься технологией, как это случилось с нами (2009) и нашими коллегами. Действительно хотите узнать о SCIP больше?

Назначение строительной системы

  • Расскажите о вариантах применения SCIP. Как можно использовать эту строительную систему?

Любая строительная компания, в каком бы сегменте, с каким бы продуктом она не работала на рынке, может извлечь выгоду из высоких характеристик сборных железобетонных стеновых панелей SCIP. Это энергосберегающие, устойчивые и простые в обслуживании конструкции здания требующие минимального ухода. Кроме того, технология обеспечивает готовую внутреннюю жесткую стену и исключает необходимость использования внешних колонн для поддержки.

Помимо экономии времени и труда на строительстве, система сборных модульных панелей SCIP позволяет решать конструкционные и самостоятельные задачи — все функции в одном элементе упрощает строительство, обеспечивает высокий термоакустический коэффициент, большую универсальность форм и отделки на стройплощадке. Это комплексная строительная система, сейсмостойкая, экономичная, быстрая, лёгкая, термоизоляционная следующего поколения, есть акустическая изоляция. Индустриальная панель имеет широкий спектр применения: она может быть несущим, ограждающим или декоративным элементом, любым, который вам необходим для полноценного выполнения работы. [ 3 ]

SCIP является оптимальным решением, если вам важны низкие затраты на строительство, снижение расхода энергии, минимальное техническое обслуживание, долговечность и минимальные ставки страхования от пожара. Время, качество, безопасность, устойчивость и стоимость — вот главные преимущества SCIP.

Это идеальная строительная система для любого строения, будь то малоэтажное, средне- или многоэтажное здание. Она чрезвычайно универсальная и подходит для всех типов архитектурных проектов в качестве наружных или внутренних стен: социального, жилого, промышленного или коммерческого назначения. Независимо от типа конструкции, сборные железобетонные панели SCIP предоставляют владельцам, проектировщикам и подрядчикам непревзойденные преимущества.

Сэндвич-панели очень многофункциональны, чаще всего используются в качестве наружных несущих стен многоквартирных малоэтажных жилых, коммерческих и складских зданий. Бесшовно-герметичная конструкция максимально эффективно использует энергию отопления/кондиционирования и относится к тем самым углеродно-нейтральным технологиям зелёного строительства.

Стройте из панели межкомнатные перегородки, заборы, любую кровлю, купола, своды, арки, фронтоны крыши, эркеры, плиты перекрытия, плитные фундаменты, сборные лестничные марши и консольные площадки, балконы, козырьки, элементы фасадного орнамента, изогнутые формы, ригеля, встроенную мебель, полки, ниши и бесчисленные конструктивные и архитектурные элементы.

SCIP используется и при возведении коммерческой недвижимости (производственные помещения, склады, ангары, магазины, торговые и фермерские комплексы, офисные помещения, гостиницы, АЗС, СТО, автомойки и др.), общественных зданий (школ, больниц, церквей, культурных центров и др.), а так же для строительства бассейнов, домов на воде, стен подвалов, бункеров, блиндажей и др. Панель можно использовать в качестве декоративного элемента на фасадах. Есть компании, которые строят из SCIP дома на воде и т.д.

Система подходит для реконструкции зданий/сооружений, надстройки дополнительных этажей. Её можно комбинировать с любой другой системой или строительным материалом, элементом или конструкционной системой здания, например: балками, колоннами, фермами, стенами и плитами из бетона, стали, дерева, кирпичной кладки и так далее. Связь между ними проектируется в зависимости от их конструктивных особенностей.

Железобетонный ортотропный сэндвич представляет собой два слоя бетона разделенных плитой пенопласта или другого жесткого теплоизолятора, подробно о конструкции панели здесь. Бетонные панели SCIP строятся без опалубочных форм — в качестве несъемной опалубки используется сама панель. Соединённые в конструкцию «на месте» или в заводских условиях, они покрываются торкретбетоном или цементно-песчаным раствором, превращаясь в единую монолитную железобетонную конструкцию высокой несущей способности. В результате получают стену сочетающую прочность стали, теплоизоляции полистирола и долговечности бетона, которые вместе работают единым целым (композитная конструкция).

Панелями можно пользоваться двумя способами.

Без конструкционной функции — для наружной обшивки в комбинации с другими строительными системами. Такие самонесущие панели (несущие только свой вес), служат только в качестве преграды от погодных условий, для герметизации помещения. Панели легко крепятся к любому типу структурного каркаса, включая конструкционную сталь, железобетон, предварительно спроектированный металл и сборный железобетон; между шагом плит и колонн нет тепловых мостов.

С конструкционной функцией — в качестве основного опорного конструкционного элемента — стен подверженных сдвигу, несущих стен, подпорных стен и внутренних перегородок. В этом случае панели выполняют несущие функции, то есть работают как конструкция здания, принимая нагрузки и равномерно распределяя их по фундаменту, придавая устойчивость всему зданию. Панели можно использовать и в качестве колон, балок, покрытий и перекрытий.

В случае конструктционной функции, в здании не используются дополнительные опорные элементы, а плиты перекрытия, кровля, лестничные марши и другие элементы опираются непосредственно на стены, которые и несут ответственность за поддержание всех нагрузок и передачу их на фундамент. Без балок или колонн панели используются в США, Италии, Мексике, Латинской Америке и других — до 4-х этажей [ 4 ], В Бразилии до 2-х, в России, Украине и др. странах СНГ до 3-х этажей.

Если панель выполняет конструкционную функцию, в здании не используются такие элементы, как балки и колонны — стены являются единственным элементом, отвечающим за приём и передачу нагрузок от здания на фундамент. Поэтому эта строительная система широко используется в малоэтажном строительстве: индивидуальные дома, таунхаусы, дачные домики и др. (в СНГ до 3-х этажей). В высотном строительстве, панель обычно используется в качестве ограждающей конструкции, где прочностные функции выполняет монолитный каркас, а наружные стены несут только ограждающие (тепло- и звукоизоляционные) функции. В этом случае SCIP даёт множество достоинств, одно из которых является возможность заполнения больших вертикальных промежутков между опорами.

Штатные соединители и сетка в панели могут служить в качестве нижнего или верхнего армирования плит перекрытия. Этого достаточно для пролётов примерно до 3,0 м. Можно устанавливать дополнительные арматурные стержни для пролётов, примерно до 5,0-6,0 м. Плиты с безопорными пролётами более 6,0 м должны быть оснащены рёбрами, усиленными ферменными балками и дополнительными арматурными стержнями.

Панели, не имеющие конструкционной функции, выполняют только функцию изоляции и герметизации, и должны удовлетворять только эксплуатационным требованиям, предписанным для них стандартом ограждающей конструкции. В зданиях имеющие первичные конструкции — состоящие из балок и колонн — стены и плиты SCIP ограничений по высоте не имеют. В качестве альтернативы закрытия стен зданий, ряд систем предлагают двухпанельный вариант: между двумя панелями сохраняют пространство, туда помещается дополнительная арматура и всё заливается бетоном, получается 5-ти слойная несущая сэндвич-панель.

Мировой тренд развития домостроения направлен на максимальное увеличение степени заводской готовности конструкций, поскольку только так можно снизить сроки порой неуправляемых строительных процессов на площадке, обеспечить контроль качества, исключить неоправданные затраты на строительство. То есть продолжается переход от архаичных методов возведения домов на стройплощадках (on-site manufacturing) к сборно-модульному (офсайтному) домостроению.

SCIP-панели имеют высокую степень заводской готовности, используются в виде несъемной опалубки для укладки конструкционного бетона как в условиях цеха, prefabricated (кассетная установка), так и в условиях строительной площадки precast concrete или jobsite.

SCIP, это строительный материал, который можно производить в больших промышленных объемах, например, стандартная линия 3D EVG позволяет произвести 1,5 млн м² панелей в год (без бетона). Цеховое производство панелей в бетоне, позволяет помогает получить точные размеры, хорошую дозировку и хорошую отделку.

Если панели бетонируются в цеховых условиях, для их подъема и перевозки на место строительства потребуется тяжелая техника: панелевоз и кран для монтажа — это уже полноценное крупнопанельное строительство (prefabricated building). В конце-концов можно перевозить уже готовые дома.

«Этот строительный материал, признанный крупными застройщиками, обладает теми же преимуществами, что и обычные сборные железобетонные панели, поскольку его можно так же быстро и легко установить, но его вес составляет всего около 50% от стандартного монолитного сборного железобетона. Уменьшенный вес даёт большое преимущество с точки зрения транспортных расходов по сравнению с традиционным сборным железобетоном» — говорится в докладе SCIP Easy Panel LiteCast (Тайланд) [ 5 ].

Заводская сборка позволяет свести к минимуму все неточности, которые задерживают строительство. Также, в условиях цеха появляется возможность изготовления на основе SCIP предварительно напряженного железобетона. Бетон непрочен при растяжении и сравнительно прочен при сжатии. Чтобы избежать этого, бетон армируют стержнями стальной арматуры, находящимися под натяжением, так что сам бетон оказывается сжатым.

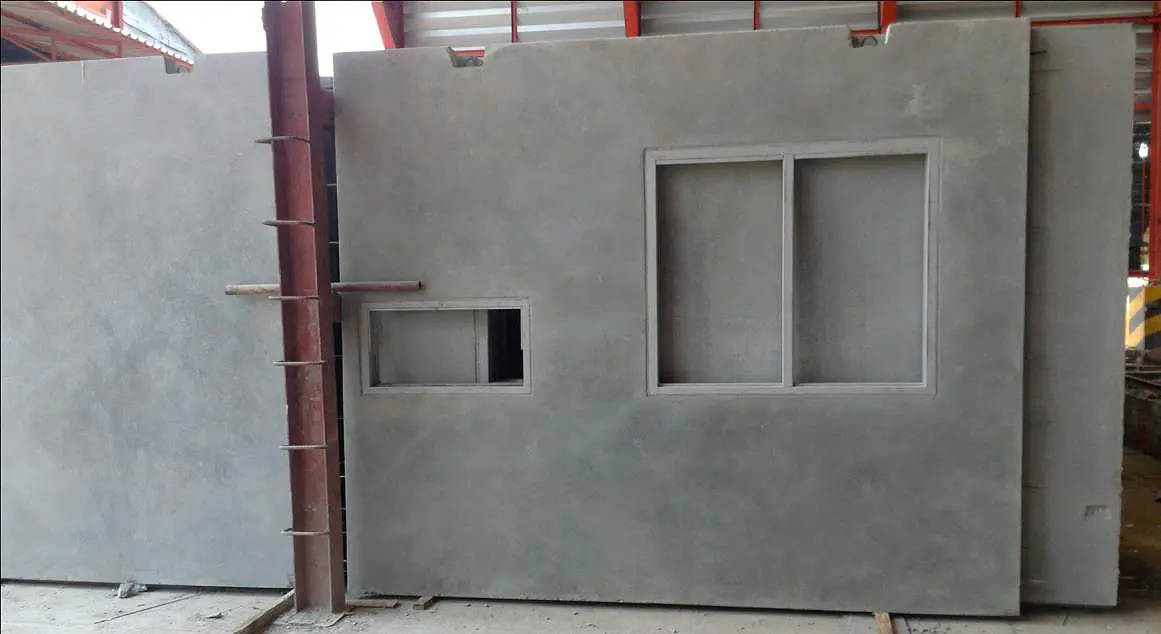

Готовые к транспортировке панели SCIP Easy Panel LiteCast (Тайланд) в цеху

Готовые к транспортировке панели SCIP Easy Panel LiteCast (Тайланд) в цеху. Открыть в новом окне

Если речь идет об изготовлении панелей в строительной зоне, precast concrete, то это можно делать параллельно с другими работами и таким образом сократить время выполнения. С оборудованием SCIP SOTA стальной каркас с утеплителем может быть изготовлен на строительной площадке в контролируемой среде.

ГИБКАЯ ТЕХНОЛОГИЯ

Сборные железобетонные сэндвич-панели SCIP сочетают в себе чрезвычайную гибкость в архитектурном проектировании и самые высокие стандарты в области энергоэффективности и устойчивого строительства. И при этом система экономически эффективна, экономит материалы и рабочую силу, даёт более высокое качество изготовления зданий при высокой скорости строительства.

«SCIP — это новая строительная система, которая может стать хорошей альтернативой традиционной кладке и строительству из дерева» — считают в Управлении штата Нью-Йорк и Кентерберийском университете. [ 6 ]

Панели могут иметь очень высокий уровень теплоизоляции (EPS до 350 мм), необходимый для строительства современных теплонакопительных высоко-энергоэффективных зданий. Их собственный вес при этом небольшой, панели создают более лёгкую конструкцию, она легче чем монолитная, благодаря чему здание имеет меньшее притяжение сейсмических сил (см. тут).

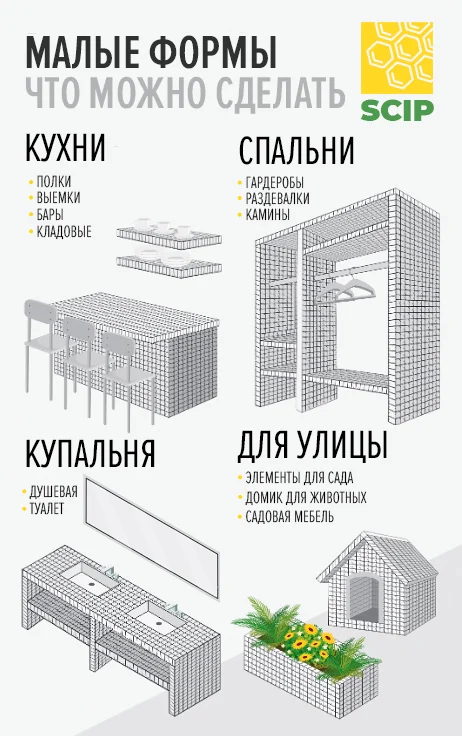

Какие малые формы можно выполнять с помощью несъемной опалубки SCIP

Панели удобно использовать не только для стен, простенков, кровли и перекрытий, но и для малых архитектурных форм как в интерьерах помещения: полки, шкафы-купе, гардероб, кухонная мебель, камин и др.; так и для улицы: беседки, туалет, элементы для сада, уличная мебель, домик для животных и др.

Поскольку сборные конструкционные элементы лёгкие, их проще транспортировать, с ними проще обращаться на строительной площадке, тяжелая техника не нужна. Всё это даёт хорошую рентабельность и открывает широкие перспективы для Предпринимательства.

Индустриальный завод по производству этих панелей стоит от $120.000 до $7.600.000. Благодаря нашим технологическим решениям (SCIP SOTA, 12 патентов), производство сэндвич-панелей для строительства по этой системе обойдётся всего $6.000-10.000, что доступно для малых и средних предприятий. Производство панелей может осуществляться на месте строительства, вы получаете помощь в инжиниринге, документацию и др.

Мастерите с детства? Бизнес на строительстве домов может дать не только доход и свободу, но и ни с чем не сравнимое чувство удовольствия. Но для неопытных девелоперов инновация SCIP определённый риск, поэтому при покупке оборудования для производства железобетонных сэндвич-панелей SCIP, мы передаём пошаговые чек-листы, спецификации, оказываем консультационную помощь в маркетинге и операционном управлении. Да, это надёжная, практичная система строительства, но команда должна точно и ясно понимать как её использовать, включая процессы проектировки, строительства, рекламы и продаж услуг девелопера или готовых объектов.

Строительно-монтажные работы

Краткий обзор основного необходимого оборудования на строительной площадке для ведения строительно-монтажных работ по технологии SCIP.

  • Если вы решили заняться бетонирование самостоятельно (альтернативный вариант рассматривается здесь), то, если невозможно приобретение готового бетона, вам понадобится бетономешалка производительностью, в соответствии с требуемыми объемами и сроками бетонных работ.
  • Грузоподъемное оборудование для перемещения строительных материалов, инструмента и оборудования, проведения работ по торкретированию на высоте.
  • Оборудование для нанесения слоя бетона на панели (торкретирование или гунит) — бетононасос или специальным образом оборудованный компрессор.
  • Строительные леса и лестницы.
  • Правила и регулируемые рейки для установки маячков. Натяжные устройства для проволоки, опоры для арматуры перекрытий. Строительные доски и брус.
  • Ручной инструмент — клещи, ножницы, клещи для скоб, переносной строительный фен для генерации горячего воздуха (для проделывания отверстий в панелях под коммуникации).

Видео 360° процесса строительства

Группе компаний Industrial Conconcreto (Колумбия) в 2021 году исполнилось 50 лет, в 2011 году они купили линию по производству SCIP. Панель назвали Durapanel («dura» на исп. — «жесткий», «прочный»), какую красоту из неё строят выше фото. Из сотен SCIP-компаний ведущих YouTube, они первые (с 2017) стали публиковать видео 360º в 2160s, ниже вы найдёте это видео, мы сделали его перевод. Компания умеет работать со строительными 3D-принтерами, но строить дома предпочитают по SCIP ツ

«Привет, здесь мы строим многоэтажный дом с офисами и квартирами из Durapanel, которая используется в качестве ограждающей конструкции и перегородок на уже готовом ж\б каркасе. Сейчас бригада выполняет монтаж всех внутренних стен и фасадов по техзаданию подрядчика. Приглашаю вас посмотреть процесс строительства на всех этапах.

Мы на 5 этаже. Начинаем с установки панелей. Кроме прочего, нам нужно сделать изогнутые стены, так что если бы мы делали это с другой системой, это было бы настоящей головной болью для нас.

Сегодня у нас здесь работают всего 4 человека, но они делают до 60 м² за смену, что говорит об очень неплохой общей производительности этой строительной системы.

Перейдём на другой этаж. Здесь панели уже установлены. Один монтажник увязывает анкера прикрепленные к бетонной конструкции, вы можете увидеть пучок вязальной проволоки которую он использует для этого.

А в это время другой рабочий делает строительным феном в пенополистироле канавку для электрического кабеля. Вы видите, что в этом процессе у нас нет никаких отходов, в отличие от обычных строительных систем.

После увязки анкеров с сеткой, монтажник укрепит соединения между панелями. Для укрепления угла он использует угловые сетки.

Если хотите, вы можете увидеть последний этап строительства по системе SCIP, который представляет собой нанесение бетона на поверхность панелей методом торкретирования.

На самом деле мы делаем это в два подхода. Первый — торкретирование должно покрывать сетку, а вторым мы доводим толщину слоя до требуемой толщины и выравниваем под отделку.

Так мы делаем с каждой стороны панели и в итоге получаем у неё лучшее поведение. Максимальное давление воздуха в системе подачи раствора на стену составляет 1,6 бар (160 кН/м²).

Такая стеновая конструкция даёт до 22 баллов при сертификации по престижному «зелёному»стандарту LEED. Конструкция намного легче и теплее традиционных стен, у неё лучшее акустическое поведение. Сердечник утеплителя может иметь толщину до 270 мм, различный тип утеплителя или их комбинацию».

Имя технологии

  • Под какими именами-названиями эта технология известна в мире? Научные определения?

«Ничто так не мешает прогрессу знания, как расплывчатость терминологии» — сказал шотландский философ Томас Рейд (1710—1769), который понимал, что за каждым словом бездна смысла, каждое понятие предмет докторской диссертации, и не одной. Но мы с лёгкостью пользуемся множеством этих докторских и всерьез думаем, что понимаем друг друга.

«Верно определяйте слова, и вы освободите мир от половины недоразумений» — указал французский философ, математик, механик и физик Рене Декарт (1596-1650). Обратимся к смыслам понятий и определений SCIP.

В академических кругах встречаются различные определения, наиболее часто можно встретить следующие:

SCIP (Structural Concrete Insulated Panels) — Конструкционные бетонные панели с утеплителем,
CSIP (Composite Structural Insulated Panels) — Композитные конструкционные панели с теплоизолятором (панели использующие в связующих и несущих элементах конструкции более одного материала называют «композитными»),
ICSP (Insulated Cementatious Sandwich Panel) — Цементная сэндвич-панель с утеплителем,
ISCP (Insulated Sandwich Concrete Panel) — Конструкционные бетонные панели с утеплителем,
SIPCSSP (Structural Insulated Precast Concrete Super Sandwich Panels) — суперизолированная сборная железобетонная конструкционная сэндвич-панель (когда утеплитель от 250 мм),
CIP-SIP (Cast in Place Structural Insulated Panels) — Бетонируемые на месте конструктивные панели с утеплителем,
ICSWP (Insulated Concrete Sandwich Wall Panels) — Стеновые бетонные сэндвич-панели с утеплителем,
PCSP (Precast Concrete Sandwich Panels) — Сборные железобетонные сэндвич-панели,
PCSPWs (Precast Concrete Sandwich Panel Walls) — Стены из сборных железобетонных сэндвич-панелей,
PLCSP (Precast Lightweight Concrete Sandwich Panel) — Сборные сэндвич-панели из бетона лёгкого веса,
SCCS (Steel-Concrete Composite Systems) — Железобетонные композитные системы,
CSP (Cementatious Sandwich Panel) — Цементные сэндвич-панели,
RCSP (Reinforced Concrete Sandwich Panels) — Железобетонная сэндвич-панель, или армированная бетонная многослойная панель,
DRC (Double Reinforced Concrete) — Двойной армированный бетон.
PCF (Permanent Concrete Formworks) — Несъемная бетонная опалубка.
HASP (Hierarchical Anisogrid Stiffened Panels) — Иерархическая анизосетчатая усиленная панель.

Но это всё общие формулировки, на наш взгляд более точными будут:

CPCSIP (Concrete-Polystyrenes-Concrete Structural-Insulated Panels) — «Бетон-пенополистирол-бетон» конструкционная панель с утеплителем,
SICSP (Sprayed In-situ Concrete Sandwich Panels) — Торкретируемые на месте бетонные сэндвич-панели,
SeSyCoWa (Structural Systems composed of Cast-in-Situ Concrete Walls) — Конструкционная система состоящая из стен бетонируемых на месте,
CSW-POL (Cast in-situ Sandwich with Polystyrene core) — Бетонируемый на месте сэндвич с сердечником из полистирола,
SSP (Shotcrete Sandwich Panels) — Торкретбетонные сэндвич-панели,
PSSPHPC (Precast Structural Sandwich Panels made of HPC (highperformance concrete) — Сборные конструкционные сэндвич-панели из высокопроизводительного бетона,
PMPRPP (Prefabricated Modular Pre-Reinforced Polystyrene Panels) — Сборные модульные предварительно армированные панели из пенополистирола,
PSREPSP (Prefabricated Structural Reinforced-EPS Panels) — Сборные конструкционные армированные панели из пенополистирола,
PTSWMP (Prefabricated Three-dimensional Steel Wire Mesh Panels) — Сборные панели с пространственным каркасом и сварной сеткой из стали,
Wyred EPS Panels — Проволочные пенополистирольные панели,
WTRCP (Wall Three-layer Reinforced Concrete Panels) — Стеновые трехслойные железобетонные панели,
EPS Sandwich Panel System — Сэндвич-панель с утеплителем из пенополистирола,
Wire Mesh Panel — Панель из проволочной сетки,
Three-dimensional Panels — Панели с пространственным каркасом,
S3DPS (Sandwich 3D Panel System) — Система 3D сэндвич-панелей,
3DPCSP (3D Precast Concrete Sandwich Panels) — 3D сборные железобетонные сэндвич-панели,
3D Wirepanel — 3D проволочная панель,
3D Wall Panels — 3D стеновые панели,
3D EPS Wired Mesh Panel — Пенополистирольная 3D панель со сварной сеткой,
3D Concrete Panels — Бетонная 3D панель,
Styromesh 3D Panel.

В США эту технологию часто называют «изоляционные панели из пенополистирола с армирующей сеткой с обеих сторон» (EPS foam insulation panels with reinfocing mesh on both sides).

Технология встречается и под общим именем категории, без учёта её уникальных отличий от собратьев по классу:

CSP (Cementitious Sandwich Panel) — Цементная сэндвич-панель,
SIP (Structural Insulated Panels) — Конструктивные панели с утеплителем (СИПы бывают не только с OSB),
BWP (Bearing Wall Panels) — Несущая стеновая панель,
SWP (Sandwich Wall Panels) — Стеновая сэндвич-панель,
PSP (Precast Sandwich Panels) — Сборные сэндвич-панели,
PRC (Prefabricated Reinforced Concret) — Сборный железобетон,
QRBP (Quake Resistant Building Panels) — Сейсмоустойчивые строительные панели),
SRCW (Squat Reinforced Concrete Walls) — «Самопальные» железобетонные стены,
CEPS (Concrete Expanded Polystyrene) — Бетон с пенополистиролом,
EPS Core Panel System — Система панелей с сердечником из пенополистирола,
TIPS (Total Integrated Panel System) — Полностью интегрированная система панелей.

Также, её нередко называют именами популярных производителей панели: Панель EVG, EPS 3D (Австрия); M2, Emmedue (Италия, 30 стран); Tridipanel (Tri-D Systems, Tridi Mesh, Trimesh) (США), Zenon Panel (Турция), Panel W (США, Мексика), Covintec (Испания), Superpanel (Мексика), Hormi2 (Эквадор), Concrehause (Аргентина), технология Русская стена (Австрия-Россия), Schnell Panel (Concrewall) (Италия, 150 стран), панель СОТА (SCIP SOTA) (Украина, Россия, Казахстан, Турция и др.) и т.д.

Кроме сказанного, в интернете можно встретить и такие имена этой строительной технологии:

Армируемая панель,
Армоцементная панель,
Усиленная сэндвич-панель,
Многослойная панель с жесткими связями,
Тонкостенный армобетон,
Бетонная СИП-панель,
Двухслойная бетонная стеновая армированная стальными сетками панель с утеплителем,
Двойная высокопрочная тонкая сборная железобетонная сэндвич-панель,
Пенополистирольная панель с облегчённым пространственным арматурным каркасом повышенной жесткости,
Cэндвич-композитные панели,
Антисейсмическая строительная система,
Пуленепробиваемая панель,
Антивандальная панель.

Пожалуйста, не путайте аббревиатуру строительной технологии SCIP с похожими:

🔒 Specifications Consultants in Independent Practice,
🔒 Shuswap Construction Industry Professionals,
🔒 Strategic Capital Investment Planning,
🔒 Saskatchewan Construction Industry Plan,
🔒 Shuswap Construction Industry Professionals,
🔒 Solving Constraint Integer Programsn,
🔒 Surgical Care Improvement Project,
🔒 Society of Competitive Intelligence Professionals,
🔒 Saskatchewan Construction Industry Plan,
🔒 Statewide Communication Interoperability Plan,
🔒 School Construction Insurance Pool,
🔒 Specifications Consultants in Independent Practice,
🔒 Supply Chain Intelligence Platform.

#

Если вам было интересно прочитать — шейр кнопкой Поделиться, лайк и коммент по ссылкам ниже, спасибо! Если у вас остались вопросы, вы можете спросить нас личным сообщением в Telegram, WhatsApp, написать электропочтой или в форму обратной связи (в нижней части страницы). Также вы можете задать вопрос публично в Чат Telegram или YouTube.

FAQ Далее ⏩ Конструкция панели SCIP

К Содержанию FAQ

Используемые источники

[ 1 ] А. А. Бенаюн (A. A. Benayoune) и др. 2004

[ 2 ] П. Полураджу (научный сотрудник), Г. Аппарао (профессор), факультет гражданского строительства Индийского технологического института Мадрас, Ченнаи-600036. Доклад «Система 3D-сэндвич-панелей: методы строительства и экспериментальные исследования» на 7-м Симпозиуме молодых учёных и выпускников азиатско-тихоокеанского региона «Инновации в технологиях проектирования материалов и конструкций». 20-21 Августа, 2015.

[ 3 ] Durapanel. Medellin, 2009, 67 стр. Тезисы

[ 4 ] Бертольди, Ренато Х. «Характеристики конструктивной системы с утеплителем, состоящей из торкретбетона покрывающего сердцевину из пенополистирола и стальной сетки: два тематических исследования во Флорианополисе». 127 с. Диссертация. UFSC, Флорианополис, Южная Каролина, 2007

[ 5 ] Easy Panel Litecast Report, 2013. Ссылка

[ 6 ] М. Машал, Кентерберийский университет (Новая Зеландия); А. Филиатро, Управление штата Нью-Йорк (Буффало, США) «Количественная оценка факторов сейсмической эффективности зданий с пространственно-армированной системой строительства», 2012. Ссылка
